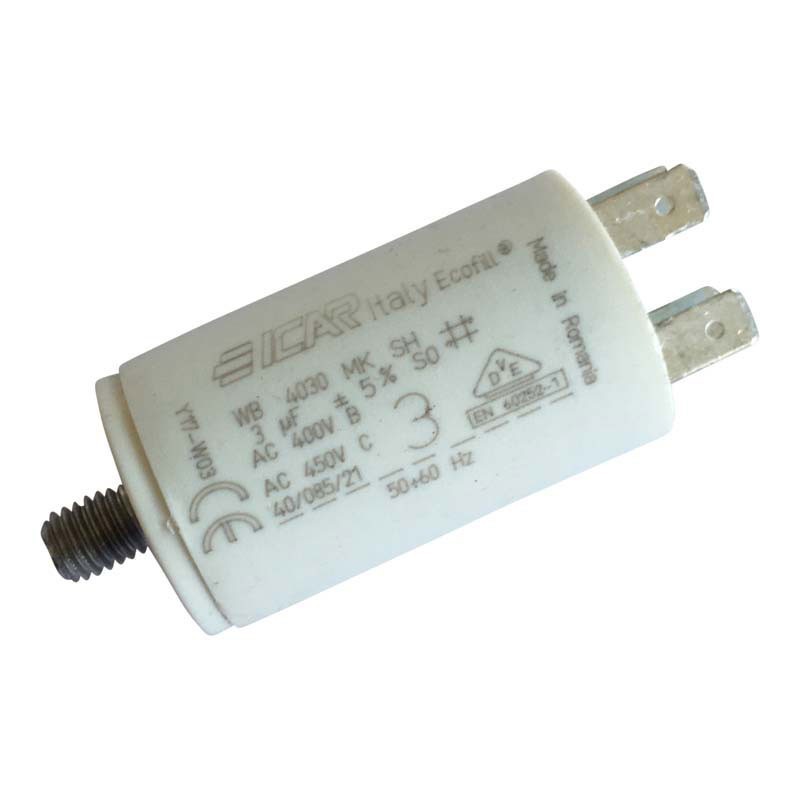

Condensateur moteur à cosse 3 µF - ICAR

Condensateur permanent à cosses de marque ICAR d'une capacité de 3 µF pour démarrage moteurs asynchrones monophasés.

Les condensateurs Ecofill WB40 sont réalisés en film polypropylène métallisé, avec un boitier plastique et le système "MULTIFIX". Ce système breveté offre une très grande possibilité de fixation, réduisant ainsi le coût de montage. Sa conception lui confère une grande résistance mécanique aux chocs et aux vibrations.

Ce condensateur est livré avec 4 cosses faston.

Si vous possédez un modèle avec 2 cosses uniquement, il vous suffira de brancher 2 des 4 cosses. Voir photo de montage ci après.

Montage :

Les condensateurs sont non polarisés, vous pouvez brancher indépendamment une couleur de fils sur l'une ou l'autre des cosses.

Caractéristiques Techniques :

Série Ecofill WB40

Dimension : 25x51mm

Connexion : Double cosses Faston de 6.3 mm - 4 cosses

Fixation : En standard, vis et écrous métrique de Ø 8 mm fournis

Classe de fonctionnement de type B : Durée de vie : 10 000 heures - Tension 400 Volts

Classe de fonctionnement de type C : Durée de vie : 3 000 heures - Tension 450 Volts

Certification VDE

Normes/labels de contrôle: EN 60652-1

Diélectrique : polypropylène métallisé

Tolérance de capacité : ±5% ±10%

Fréquences : 50÷60 Hz

Température : -40 +85°C

Tension d’essai entre bornes : 2.15 UN x 2 sec.

Tension d'essai vers masse : 2.5 kV x 1 sec.

Angle de perte : ≤ 5 x 10-4

dV/dt typique : 10 V/µs

Photo de montage 2 cosses sur un condensateur 4 cosses :
